電磁加熱結構圖：

與井口加熱器配套使用的電熱控制柜，為柜式防護結構，由優質厚鋼板彎制焊接而成。殼體采用靜電噴涂防腐工藝處理。柜內由漏電式空氣開關，交流接觸器、溫控儀表、無功補償元件、過熱保護繼電器等器件組成?？刂齐娐费b置有主令開關，可以人工投入和切除控制回路電源。

井口加熱器根據使用場所，配套使用的電熱控制柜分為：般防護型和防爆型兩種規格；加熱方式又分為工頻電熱型和恒溫變頻電熱型兩種，可適用于不同的加熱工藝和使用場所。

電磁加熱原理：

1、電磁加熱器熱載體由高溫?zé)崂|纏繞在鐵磁性鋼管棒芯上，并結構套入護套鋼管內形成磁場閉合回路。由于鐵磁性鋼管的自身特性，電流通過高溫電纜回路作用于電磁熱載棒體上，使鐵磁性鋼管迅速產生強烈的磁滯渦流及磁阻熱效應，而熱載體釋放的雜散磁場經外套鋼管屏蔽吸收并產生圓環內集膚效應熱，用來直接加熱石油。而電磁加熱器消耗的無功電力通過無功功率就地補償后，其功率因數則達到0.95以上，其所消耗的無功電能而直接轉換為熱能，并用來加熱石油介質，因此，其熱效率高達98%以上。與阻性加熱器相比，在同等加熱工藝條件下其平均節電率達10-21%。

2.電磁加熱器表面發熱均勻，且無明火。克服了阻性加熱器的高溫（工作狀態下高達400℃以上）的缺陷，并具有安全防爆使用壽命長（是阻性加熱器的數倍）等特點。

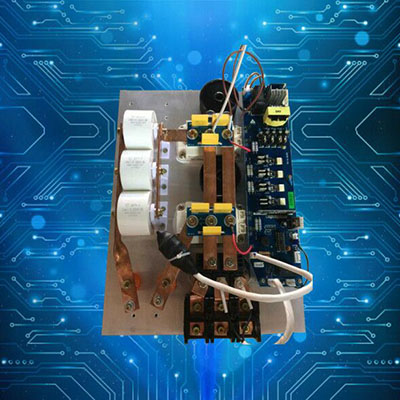

原理：利用磁場感應渦流加熱原理。 電磁加熱器是種利用電磁感應原理將電能轉換為熱能的裝置。電磁控制器將220V,50/60Hz的交流電整流變成直流電，再將直流電轉換成頻率為20-40KHz的高頻高壓電，高速變化的高頻高壓電流流過線圈會產生高速變化的交變磁場，當磁場內的磁力線通過導磁性金屬材料時會在金屬體內產生無數的小渦流，使金屬材料本身自行高速發熱，從而達到加熱金屬材料料筒內的東西。

安裝要點：

1電磁加熱器主機安裝：將集輸油管線斷開，分別經進、出油截門與井口加熱器的進、出油口法蘭相連接，將其串連在集輸油管線中。在井口加熱器進油口截門前端的進、出油管線上，再連接旁通截門以備洗井、掃線和加熱器停用時，由旁通管線直接輸油. 2井口加熱器為水平安裝使用。用金屬托架將加熱器棒體緊固，架設在距地面高度約0.5m處，為了防止因修井施工作業對加熱器的影響井口加熱器距井口采油樹5m以外安裝。 3控制柜用螺釘緊固在加熱器預制支架上，并連接好接地線，接地或接零導線截面不低于銅芯6mm，其接地電阻值不大于4Ω。 4將柜內隨機所配帶的溫控儀傳感器探頭，擰入出油口法蘭下側的傳感器安裝孔內，其連接控制導線經柜底進線孔連接緊固在控制線端子排的對應的兩個端線處。 5井口加熱器及控制柜的安裝要與防爆環境相符合，其接線符合相應的防爆等要求。采用般型控制柜配套使用在油氣濃度較高的場所時，應將控制柜安裝在隔離的配電間內。加熱器配用的輸電導線及控制線纜應符合防爆工藝要求。
